2РМ24Б19Г1В1 Розетка блочная, Сектор

ТОВАР НА ЛИКВИДАЦИИ СКИДКИ ДО 90%

Разъём низкочастотный цилиндрический малогабаритный 2РМ24Б19Г1В1 предназначен для работы в электрических цепях постоянного, переменного ( частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМ - тип соединителя; 24 - посадочный диаметр корпуса; Б - корпус блочный (приборный); 19 - количество контактов; Г - розетка; 1 - сочетание контактов (1 - все контакты диаметром 1 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются кабельные вилки 2РМ24кпн(э)19Ш1В1, 2РМТ24кпн(э)19Ш1В1, 2РМ24кун(э)19Ш1В1, 2РМТ24кун(э)19Ш1В1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМ24Б19Г1В1 Розетка блочная, Сектор
Торговая маркаОАО "Жмеринский завод "Сектор"
Страна происхождения СССР
ТУГЕ0.364.126ТУ
Вид приемки "1"
Масса изделия, гр24,3
Транслитерация2RM24B19G1V1
Вид упаковкисамоупаковка
Доупаковкапромасленная бумага

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциярозетка блочная (приборная)
Тип контактакруглый
Количество выводов или контактов19
Условный номер контактного набора1 - все контакты Ø 1 mm
Покрытие выводов или контактовAg (серебро)
Метод сочленениярезьбовой
Метод монтажаобъемный
Фактическая маркировка2РМ24Б19Г1В1
Цвет изделиясерый

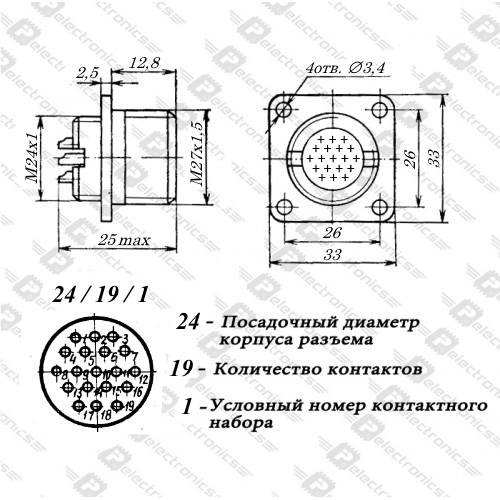

Габаритные размеры L*W*H 33х33х24 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит
Рабочее положениелюбое

Технические характеристики

Сопротивление контактов не более5 mΩ
Номинальное напряжение560 V
Рабочий ток5 A
Синусоидальная вибрация: -
- диапазон частот1-5000 Hz
- амплитуда ускорения490 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2000 m/c²
Сопротивление изоляции1000 MΩ
Однократное действие: Пиковое ударное ускорение5000 m/c²
Многократное действие: Пиковое ударное ускорение1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С175 000 ч.
Интервал рабочих температурот -60 до +100°С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ 2.1
Примечание(1986-1991гг.)
Статус изделияВыпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада1 день
