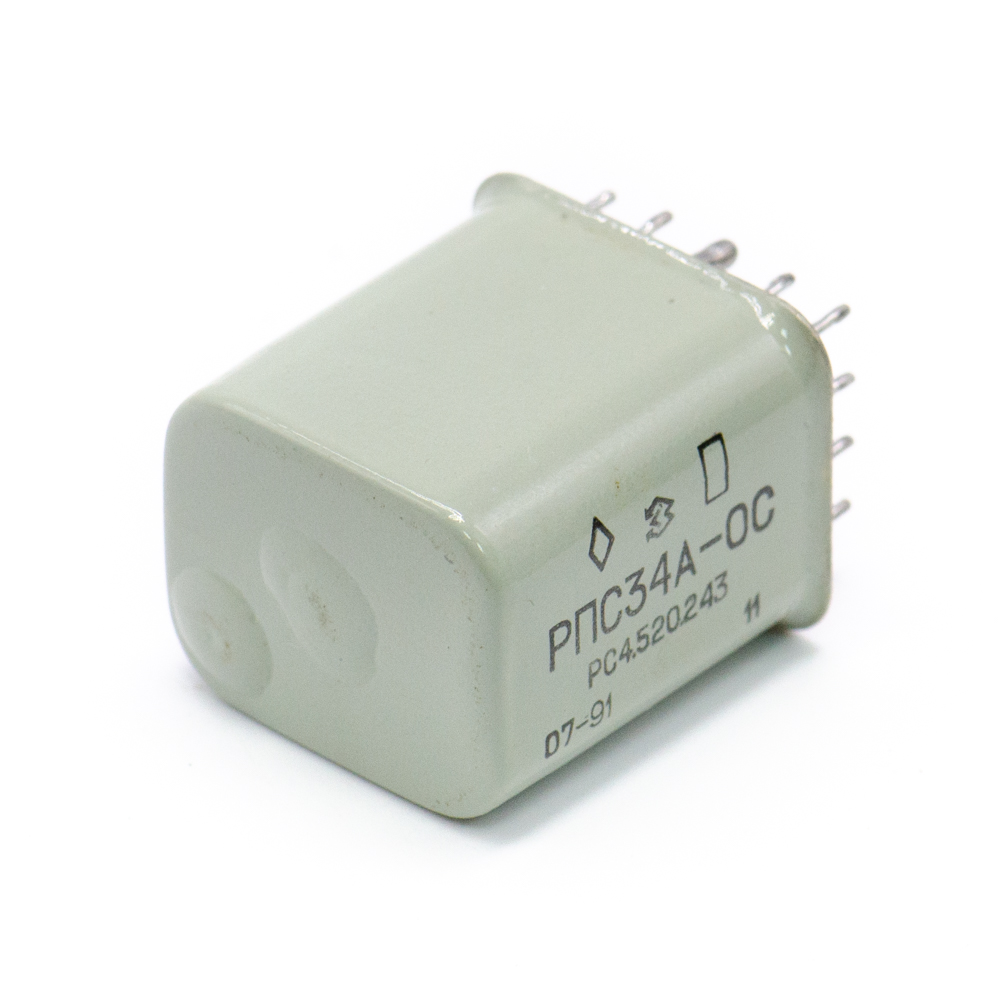

РПС34А-ОС РС4.520.243 4 перекл. 27VDC Реле. ЯЛ0.452.079 ТУ (арт. BV-9299)

АООТ Северная Заря, СПб; " 5" - ВП, ПЗ; две обмотки; 20 выводов; в плату; бистабильные реле, импульсные реле…; РПС49, РПС50, РПС51, РПС53, РПС54, РПС56.
СССР
Артикул (ID): BV-9299
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ЯЛ0.452.079 ТУ
  • ГОСТ ГОСТ 15150-69
Подробная документация
ID: 555979
На складе 1 шт
  • Цена от
    Включая НДС
     1002 ₽
  • 1 шт 1002 ₽
Количество
Быстрый заказ

Реле РПС34А РС4.520.243 электромагнитное слаботочное низкочастотное, поляризованное, двустабильное, двухпозиционное, управляемое постоянным током, с четырьмя переключающими контактами. Предназначены для коммутации электрических цепей постоянного и переменного тока частотой до 10000 Гц. Реле РПС34 используются для работы в составе электрических (электронных) схем управления коммутацией в оборудовании общего и специального назначения. Расшифровка условного обозначения РПС34А РС4.520.243: РПС - реле поляризованное слаботочное низкочастотное; 34 - порядковый номер разработки; А - без угольников; ОС-вид приемки; РС4.520.243 - исполнение (паспорт) реле в зависимости от рабочего напряжения, конструктивных особенностей реле по способу крепления. Вся дополнительная информация находится во вложении на товар, см. pdf – файл

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование РПС34А-ОС РС4.520.243 4 перекл. 27VDC Реле. ЯЛ0.452.079 ТУ
Торговая марка АООТ Северная Заря, СПб
Страна изготовления СССР
Нормы и требования ЯЛ0.452.079 ТУ, ГОСТ 15150-69
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 37
Транслитерация RPS34A-OS RS4.520.243 4 switches. 27VDC Relay. YAL0.452.079 TU
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка

Основные характеристики

Функциональная группа Реле электромагнитное
Функциональный тип реле поляризованные
Серия реле РПС34
Исполнение РС4.520.243
Поляризация поляризованное
Число и вид контактов 4 перекл.
Количество групп контактов четыре контактные группы
Тип реле (конструктивное исполнение) закрытое
Количество обмоток две обмотки
Род тока постоянный
Варианты крепления реле без угольников
Герметичность герметичное

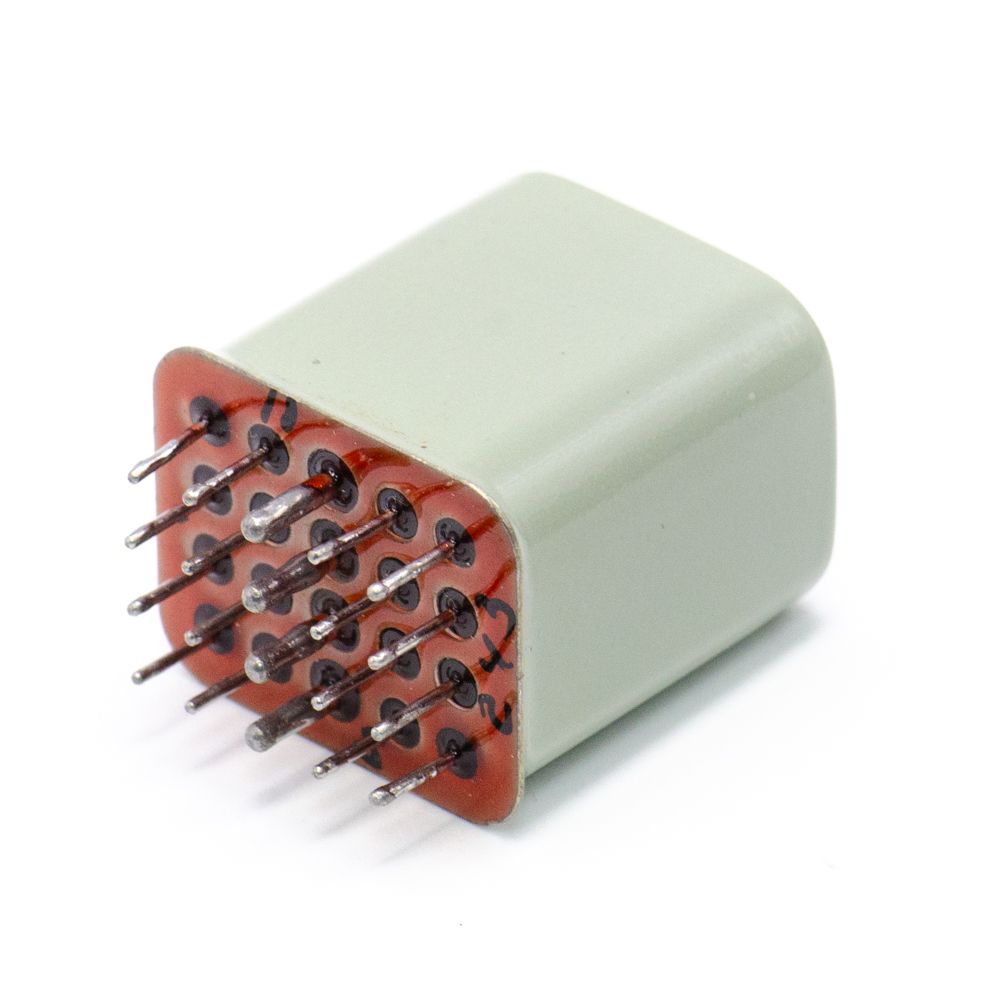

Количество выводов 20 выводов
Материал выводов латунь
Покрытие выводов (Ag) серебро

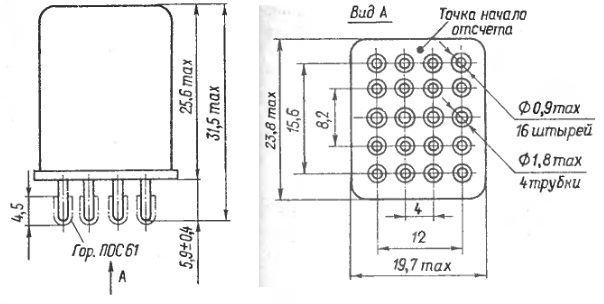

Габаритные размеры L*W*H 31,5х23,8х19,7 mm
Материал корпуса металл
Покрытие корпуса без покрытия
Цвет корпуса серый
Длина корпуса 23,8 mm
Ширина корпуса 19,7 mm
Высота корпуса 25,5 mm
Метод монтажа электрический пайка
Фактическая маркировка РПС32А РС4.520.243
Рабочее положение любое
Другие наименования бистабильные реле, импульсные реле…
Аналогичные серии РПС49, РПС50, РПС51, РПС53, РПС54, РПС56.

Технические характеристики

Номинальное напряжение 27 V
Номинальное напряжение контактов 27 V
Номинальное напряжение катушки 27 VDC
Сопротивление обмоток 850 - 1150 Ω
Напряжение срабатывания 8 - 16 V
Вид нагрузки активная
Частота коммутации 10000 Hz
Сопротивление изоляции 200 MΩ
Сопротивление контактов не более 1 Ω
Электрическая прочность изоляции 500 V
Синусоидальная вибрация: :
- амплитуда ускорения 200 m/c²
- диапазон частот 50-1000 Hz
Электрическая прочность изоляции между токоведущими цепями 500 V
Электрическая прочность изоляции между токоведущими цепями и обмоткой 500 V
Механический удар многократное действие: длительность действия 2 - 6 ms
Механический удар многократное действие: пиковое ударное ускорение 750 m/c²
Механический удар однократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 1500 m/c²

Условия эксплуатации

Интервал рабочих температур от -60 до +100°C
Климатическое исполнениеi УХЛ
Минимальный срок сохраняемости, лет 20 лет
РПС34А-ОС РС4.520.243 4 перекл. 27VDC Реле. ЯЛ0.452.079 ТУ   (datasheet)
