СП3-19б 0,5W(Ватт) 10k Ω(кОм)-А±20% Резистор однооборотный (арт. SN-5394)

Арзамасский завод радиодеталей; 150 V; пластик; в плату
РОССИЯ
Артикул (ID): SN-5394
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1992
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ОЖ0.468.372 ТУ
Подробная документация
ID: 254372
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

СП3-19б 0,5W(Ватт) 10kΩ(кОм)-А±20% Резистор однооборотный переменный, непроволочный, подстроечный, керментный композиционный с круговым перемещением подвижной системы. Структура условного обозначения: СП3-19 – тип резистора, б – исполнение корпуса: в прямоугольном корпусе; 0,5W - номинальная мощность (Ватт); 10kΩ – номинальное сопротивление (кОм); А-функциональная характеристика (линейная); ±20% - допустимое отклонение. Предназначен для работы в электрических цепях постоянного, переменного и импульсного токов. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СП3-19б 0,5W(Ватт) 10k Ω(кОм)-А±20% Резистор однооборотный
Торговая марка Арзамасский завод радиодеталей
Страна изготовления РОССИЯ
Нормы и требования ОЖ0.468.372 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 0,7
Дата изготовленияi 1992-1999
Транслитерация SP3-19b 0,5W 10kΩ±20%
Вид упаковки картонная коробка
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Резисторы подстроечные
Функциональный тип резисторы однооборотные
Серия резисторов СП3-19б
Функциональная характеристика А - линейная
Материал выводов латунь
Вид выводов лепесток
Покрытие выводов (Ag) серебро
Количество выводов 3
Расстояние между выводами 2,5 mm

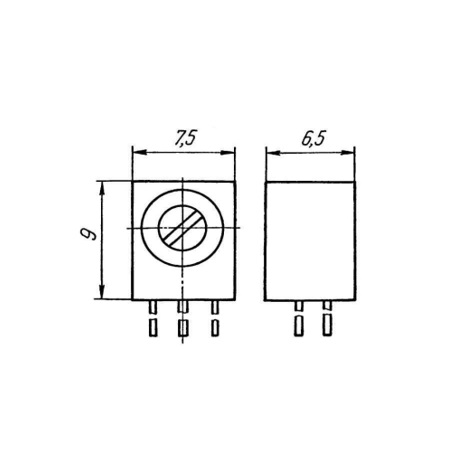

Габаритные размеры L*W*H 7,5х6,5х17 mm
Материал корпуса пластик
Длина корпуса 7,5 mm
Ширина корпуса 6,5 mm
Высота корпуса 9 mm
Метод монтажа механический в плату
Метод монтажа электрический пайка
Вид упаковки картонная коробка
Фактическая маркировка 10КM
Рабочее положение вертикальное

Технические характеристики

Единицы измерения сопротивления kΩ (кОм)
Номинальное сопротивление 10 kΩ
Предельное сопротивление 47Ω - 1MΩ
Номинальная мощность 0,5 W
Допустимое отклонение ±20%
ТКС - температурный коэффициент сопротивления ±250×10⁻⁶/1°C;
Сопротивление изоляции 1000 MΩ
Угол поворота, градусы 265°
Материал резистивного элемента графит (углерод)

Условия эксплуатации

Минимальная наработка 20 000 час.
Ресурс 500 циклов
Интервал рабочих температур от -60 до +125°C
Относительная влажность 98% при температуре +35°С
Климатическое исполнениеi В - всеклиматическое исполнение
Минимальный срок сохраняемости, лет 12
