СП3-9а 0,5W(Ватт) 22kΩ(кОм)±20%-А, ВС2-16 сплошной с шлицем Резистор переменный (потенциометр). (арт. TA-8257)

АО ПМЗР. Москва; ОЖ0.468.357 ТУ; А - линейная; однооборотный; на панель
Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

СП3-9а 0,5W(Ватт) 22kΩ(кОм)±20%-А, ВС2-16 сплошной с шлицем Резистор переменный (потенциометр), непроволочный, регулировочный лакопленочный композиционный. Одинарный, однооборотный, цилиндрический с круговым перемещением подвижной системы. Предназначен для работы в электрических цепях постоянного, переменного и импульсного токов. Устанавливается перпендикулярно плате. Номинальная мощность 0,5 Вт. Номинальное сопротивление 22кОм. Допустимое отклонение: ±20%. Функциональная характеристика: А - линейная. ВС2-16: вал 16 мм сплошной с шлицем. Вся дополнительная информация находится во вложении (см. pdf - файл).

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка АО ПМЗР. Москва
Страна происхождения
ТУ ОЖ0.468.357 ТУ
Нормы и требования ОЖ0.468.357 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 8,5
Транслитерация SP3-9a 0,5W 22kΩ±20% VS2-16
Вид упаковки полиэт. пакет
Состояние упаковки самоупаковка
Страна изготовления СССР
Дата изготовленияi 1959-1991

Основные параметры

Функциональная группа Резистор переменный (потенциометр)
Функциональный тип потенциометр (регулировочный)
Серия резисторов СП3-9
Функциональная характеристика А - линейная
Конструктивные особенности цилиндрический

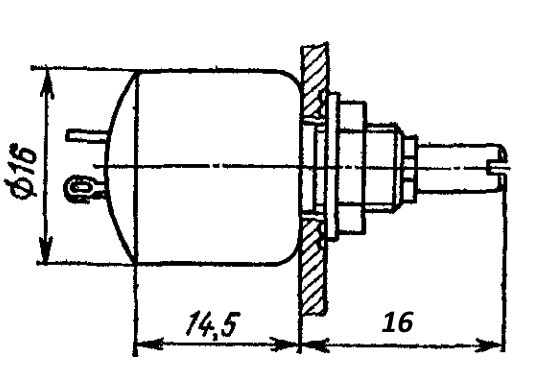

Габаритные размеры L*W*H 16x16x35 mm
Диаметр корпуса 16 mm
Высота корпуса 14,5 mm
Длина вала (длина выступающей части) 16 mm
Пределы номинального сопротивления 1kΩ - 4,7MΩ
Вид вала i ВС-2-16 сплошной с шлицем
Материал выводов медь
Материал корпуса металл
Установочные размеры 6,2 mm
Вид выводов проволочные
Покрытие выводов серебро (Ag)
Количество выводов 3
Шаг выводов 7 mm
Количество оборотов однооборотный
Метод монтажа механический на панель
Метод монтажа электрический пайка
Дополнительные характеристики цилиндрический одинарный без стопорения оси
Статус изделия В настоящее время выпускает ПАО "ПМЗР"
Состояние товара с хранения
Материал резистивного элемента графит (углерод)
Диаметр вала (оси) выступающей части 6 mm
Вид потенциометра вертикальный

Технические характеристики

Номинальное сопротивление 22 kΩ
Единицы измерения сопротивления kΩ (кОм)
Допустимое отклонение ±20%
Номинальная мощность 0,5 W
Макс. или предельное рабочее напряжение 250 V
ТКС - температурный коэффициент сопротивления ±1400×10⁻⁶/1°C;
Сопротивление изоляции 10 000 MΩ
Уровень шумов не более 5 mkV/V
Полный угол поворота оси 260°

Условия эксплуатации

Минимальная наработка 20 000 час.
Ресурс 10 000 циклов
Интервал рабочих температур от -60 до +100°С
Относительная влажность до 98% при температуре +25°С
Атмосферное давление до 0,00013 Pa
Климатическое исполнениеi УХЛ
Статус изделия В настоящее время выпускает ПАО "ПМЗР"
Степень защиты IPi -
Минимальный срок сохраняемости, лет 20

Полные аналоги

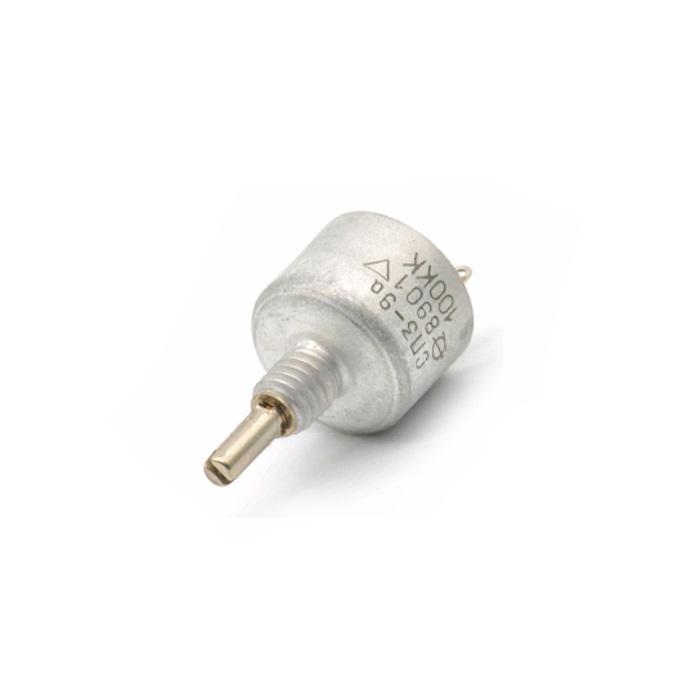

СП3-9а 0,5W(Ватт) 22kΩ(кОм)±10%-А, ВС2-16 АО "ПМЗР", фото
СП3-9а 0,5W(Ватт) 22kΩ(кОм)±10%-А, ВС2-16 АО "ПМЗР"

Функциональные аналоги

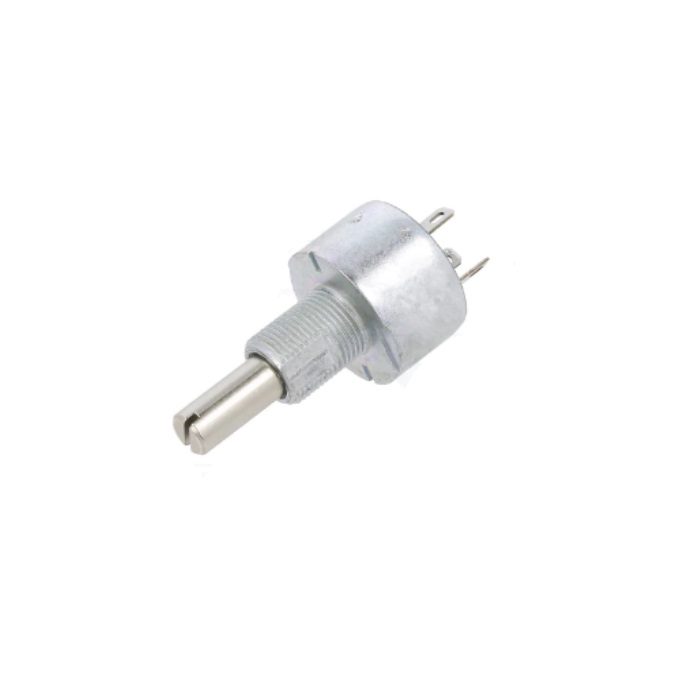

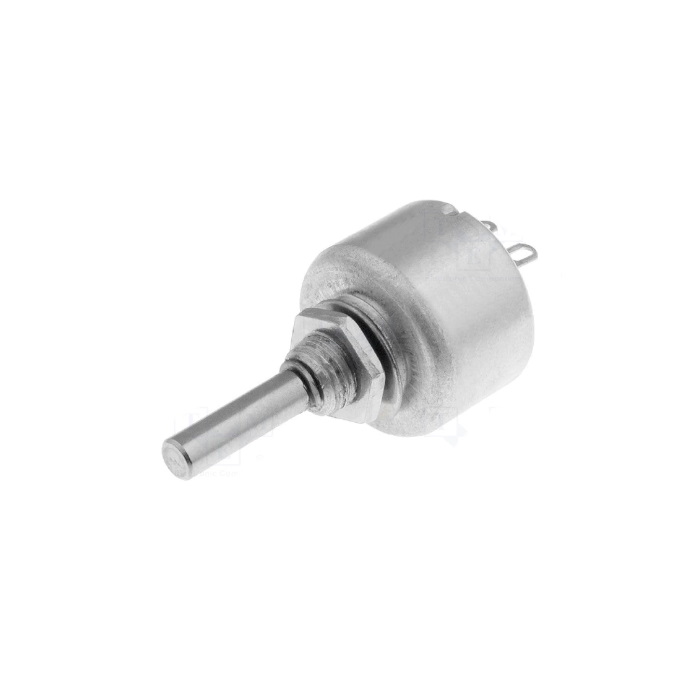

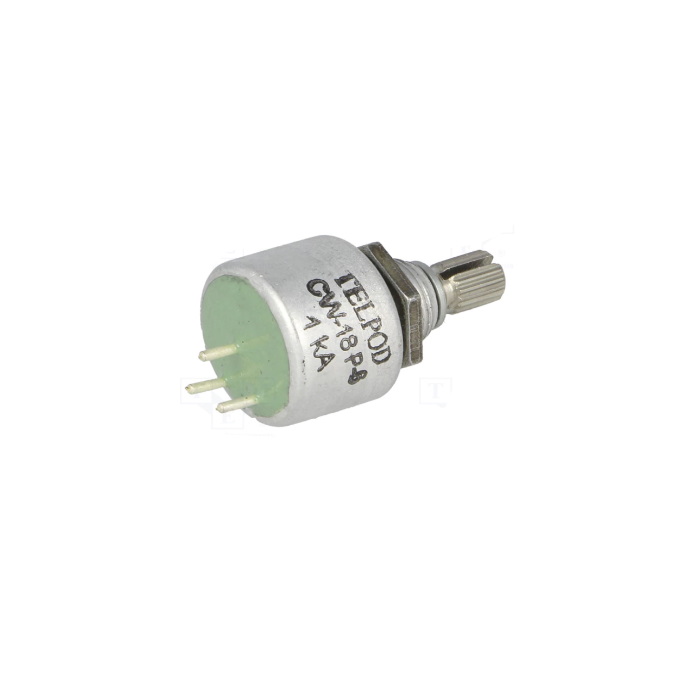

Возможные аналоги

Загрузка...
Принимаем заказы на товары,
не вошедшие в каталог

Пришлите маркировку необходимого вам товара.
Мы предоставим Вам наилучшие условия по поставке!

Оформить заявку

Похожие товары

Артикул (ID): SN-4852

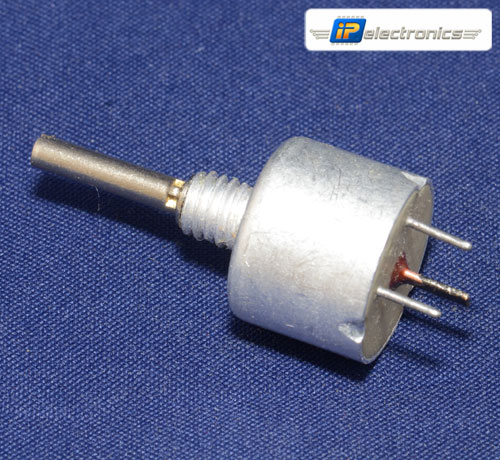

СПО-0,5 0,5W(Ватт) 3,9kΩ(кОм)±20%-A, ВС2-12,5 сплошной с шлицем Резистор переменный (потенциометр)
  • 23.54 1 шт.
  • 23.27 от 5 шт.
Артикул (ID): SN-4671
СП3-9б 0,5W(Ватт) 6,8kΩ(кОм)±20%-А, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр)
  • 47.2 1 шт.
  • 38.94 от 10 шт.
Артикул (ID): SN-4638
СП4-1а 0,5W(Ватт) 3,3kΩ(кОм)±20%-А, ВС2-12 сплошной с шлицем Резистор переменный (потенциометр).
  • 39.74 1 шт.
  • 36.13 от 10 шт.
Артикул (ID): SN-5173
СП3-9а 0,5W(Ватт) 680kΩ(кОм)±20%-А, ВС2-12,5 сплошной с шлицем Резистор переменный (потенциометр).
Артикул (ID): SN-4797

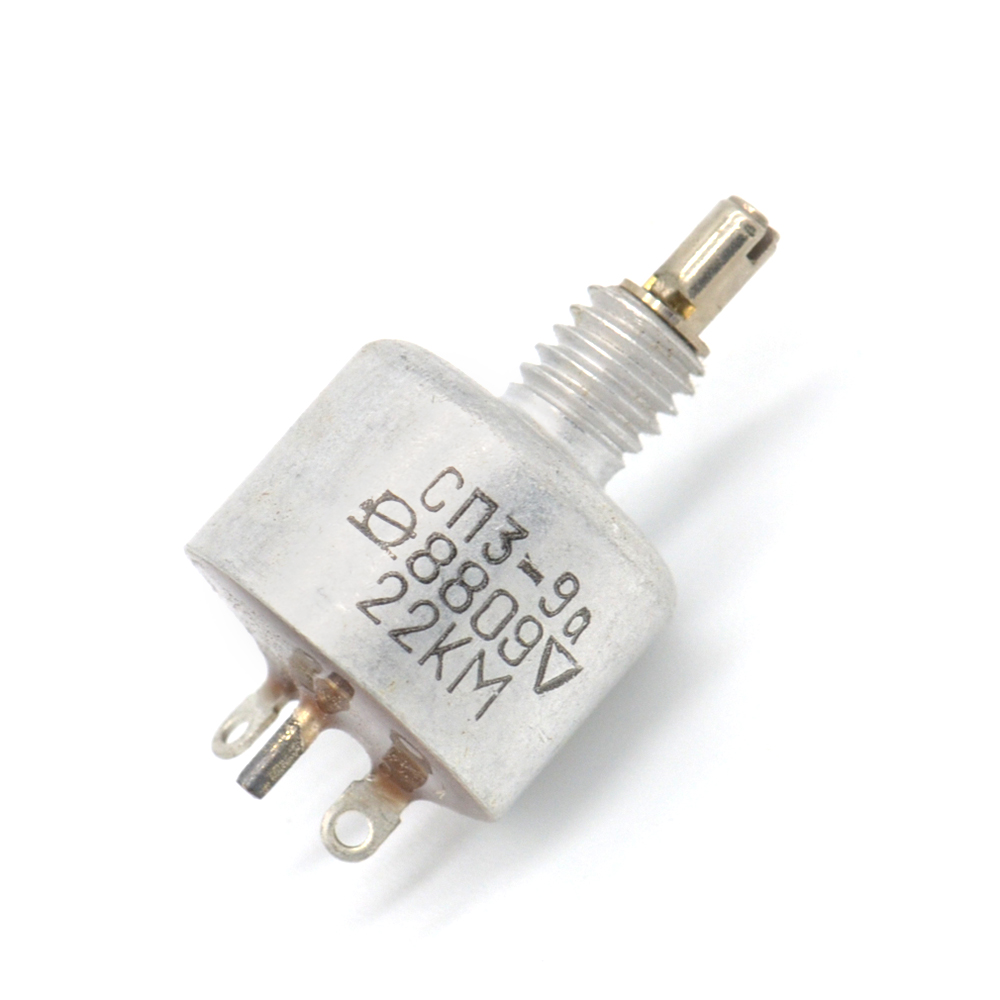

СП3-9а 0,5W(Ватт) 22kΩ(кОм)±20%-А, ВС2-12,5 сплошной с шлицем Резистор переменный (потенциометр).
