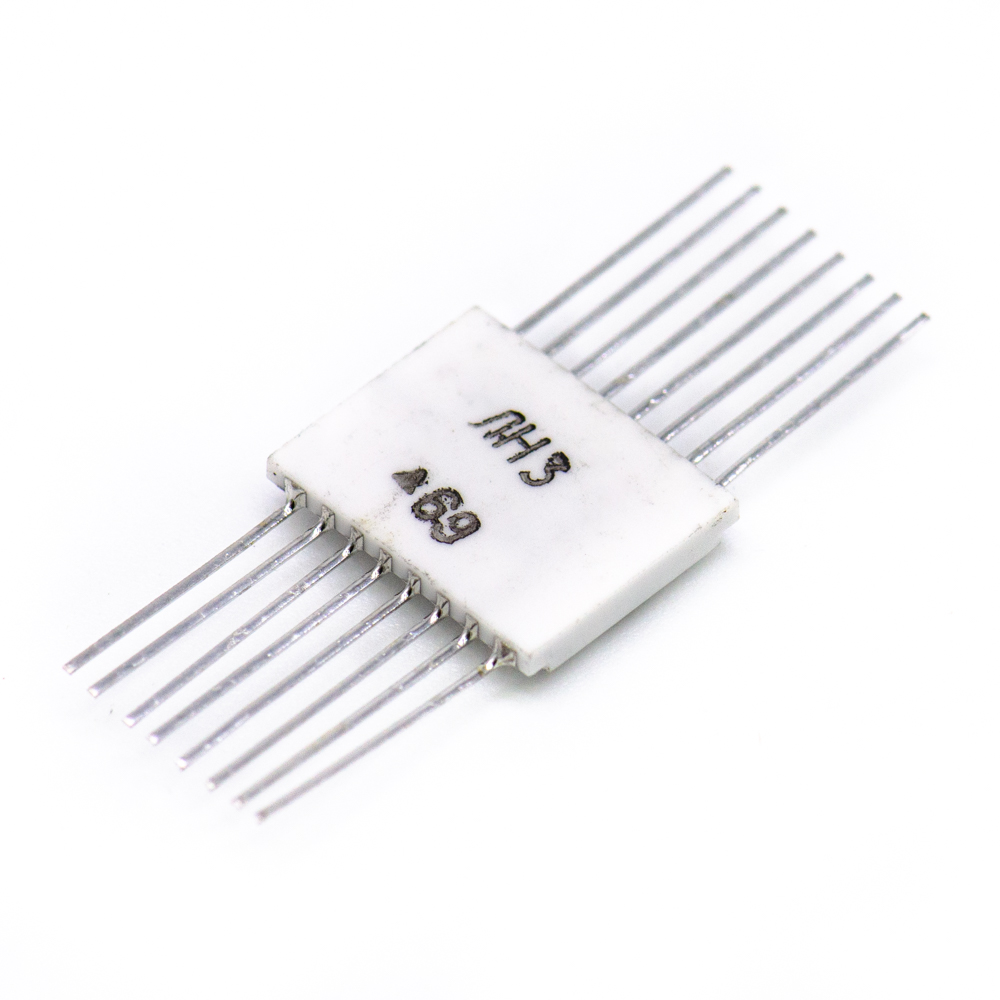

133ЛН3А Микросхема И63.088.023-43ТУ/02 (арт. KT-3645)

Микросхема 133ЛН3А представляет собой шесть буферных инверторов с повышенным коллекторным напряжением с временем задержки при выключении 45 нс. Время задержки распространения сигнала при выключении 20 нс. Предназначена для применения в радиоэлектронной аппаратуре специального назначения. Расшифровка условного обозначения 133ЛН3А: 1 - полупроводниковая микросхема; 33 - цифры, определяют номер разработки конкретного типа исполнения. В совокупности второй и третий элементы обозначают номер серии;  ЛН - логические элементы «НЕ»; 3 - цифра определяет условный номер разработки микросхемы в данной серии по определённому функциональному признаку; А - буква указывает на различие микросхем одного типа по электрическим параметрам, исполнению или по температурному диапазону. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 133ЛН3А Микросхема И63.088.023-43ТУ/02
Торговая марка НПО Интеграл, Минск
Страна происхождения БЕЛАРУСЬ
ТУ И63.088.023 ТУ41
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 0,45
Дата выпуска 2010
Наличие паспорта - этикетки этикетка
Транслитерация 133LN3A Microcircuit I63.088.023-43TU/02
Вид упаковки пластмассовая коробка (30 шт)
Состояние упаковки заводская

Основные параметры

Функциональная группа Стандартная логика
Функциональный тип 2-2-2-3И-4ИЛИ-НЕ

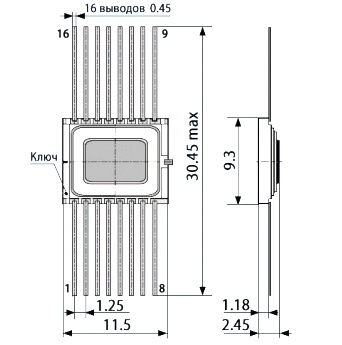

Типоразмер корпуса отечественный 402.16-32
Материал корпуса металлокерамика
Покрытие корпуса керамика
Материал выводов, контактов латунь
Покрытие выводов или контактов лужение
Метод монтажа на плату
Рабочее положение любое
Фактическая маркировка 133ЛН3А
Цвет изделия серый
Габаритные размеры L*W*H 30х12х2,5 mm
Высота корпуса 9,3 mm
Длина выводов 11 mm

Технические характеристики

Напряжение питания 5 V
Выходной ток 16 mA
Входной ток низкого уровня не более -1,6 mA; высокого уровня не более 0,04 mA
Ток потребления 22 mA
Время задержки распространения при включении 15 ns; при выключении 22 ns
Выходное напряжение низкого уровня не более 0,4 V; высокого уровня не менее 2,4 V
Выходное напряжение высокого уровня 2,4 V
Выходное напряжение низкого уровня 0,4 V
Выходной ток высокого уровня не более 250 mkA
Выходной ток низкого уровня не более 1,6 mA

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
