К118УН2А DIP14 Микросхема, ЩЯ0.342.009 ТУ. (арт. KT-4025)

СССР
Артикул (ID): KT-4025
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1980-1981
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ЩЯ0.342.009 ТУ.
Подробная документация
ID: 512762
На складе 120 шт
  • Цена от
    Включая НДС
     72 ₽
  • 1 шт 72 ₽
Количество
Быстрый заказ

Микросхема К118УН2А представляет собой двухкаскадный усилитель постоянного тока. Корпус типа 238.14-1. Предназначены для использования в радиоэлектронной аппаратуре. Выпускаются в 14-выводном прямоугольном пластмассовом корпусе с выводами для монтажа на плату. Расшифровка маркировки: К118УН2А: К - для использования в аппаратуре народнохозяйственного назначения; 1 - цифра, указывает группу микросхемы по конструктивно-технологическому признаку,где 1 - полупроводниковая микросхема;18 - цифры, определяют номер разработки конкретного типа исполнения. В совокупности второй и третий элементы обозначают номер серии;УН - буквы, обозначают подгруппу и вид функционального назначения микросхемы, где УН - усилители низкой частоты;2 - цифра определяет условный номер разработки микросхемы в данной серии по определённому функциональному признаку; А-указывает на различие микросхем одного типа по электрическим параметрам или по температурному диапазону.Вся дополнительная информация находится во вложеии на товар, см. pdf - файл

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

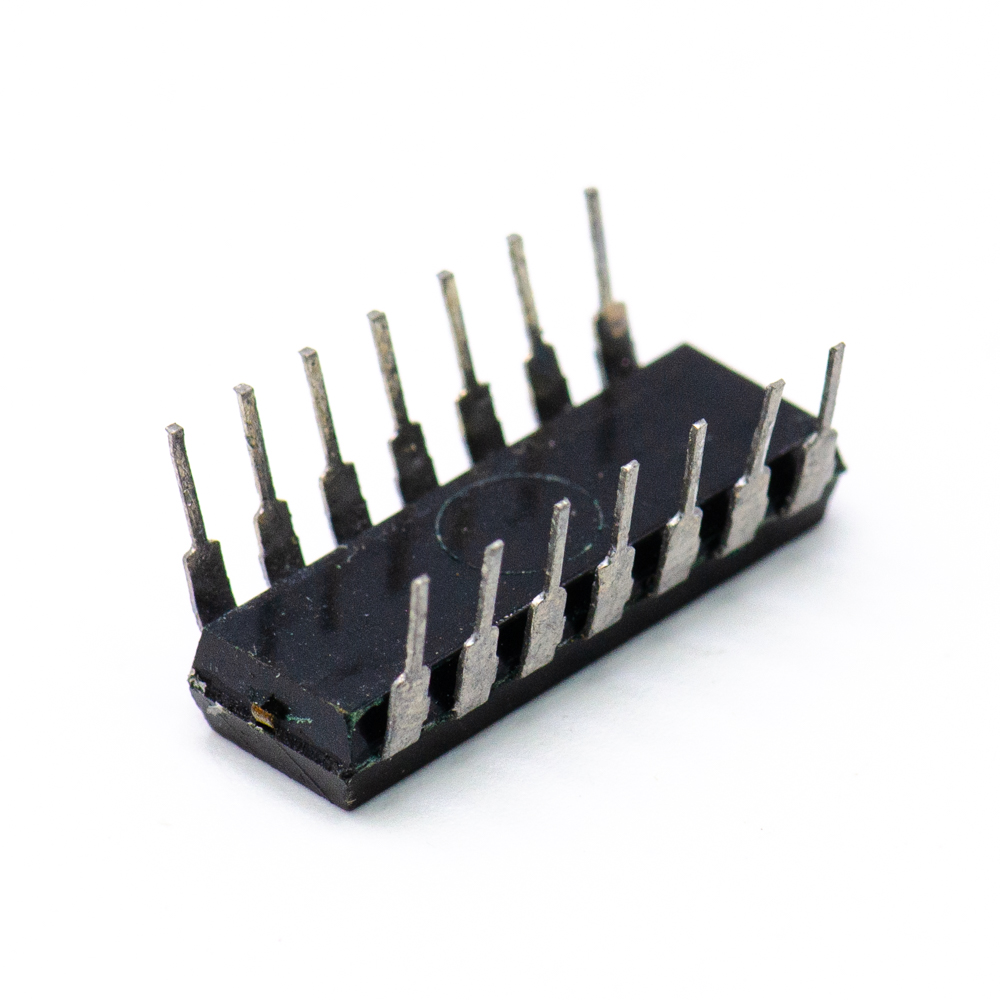

Наименование К118УН2А DIP14 Микросхема, ЩЯ0.342.009 ТУ.
Торговая марка НИИ Дельта, Москва
Страна происхождения СССР
ТУ ЩЯ0.342.009 ТУ.
Вид приемки i "1"- ОТК
Масса изделия, гр 1
Дата выпуска 1980-1981
Наличие паспорта - этикетки нет
Транслитерация K118UN2А DIP14 Microcircuit, SCHYA0.342.009 TU.
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Усилитель
Функциональный тип Операционный усилитель

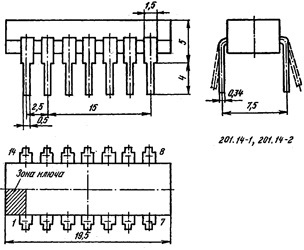

Типоразмер корпуса отечественный 201.14-1
Типоразмер корпуса DIP14
Материал корпуса пластмасса
Материал выводов, контактов латунь
Покрытие выводов или контактов лужение
Количество выводов или контактов 14
Метод монтажа на плату
Рабочее положение любое
Фактическая маркировка К118УН2А
Цвет изделия черный
Габаритные размеры L*W*H 19х6х4 mm
Длина корпуса 19 mm
Ширина корпуса 6 mm
Высота корпуса 4 mm
Длина выводов 6,44 mm

Технические характеристики

Усиление на частоте 12 кГц: при Uп = 4В, Uвх = 1 мВ ≥ 150
Напряжение питания 4 V
Рабочий ток не более 2 mA
Входное напряжение 2.4-3.8 V
Ток потребления не более 2 mA

Условия эксплуатации

Интервал рабочих температур от -10 до +70°C
К118УН2А DIP14 Микросхема, ЩЯ0.342.009 ТУ.   (datasheet)
