PC40 R36x23x15 Сердечник кольцевой, - (арт. KP-8980)

-; RUICHI
КИТАЙ
Артикул (ID): KP-8980
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
Подробная документация
ID: 496870
На складе 14 шт
  • Цена от 74 ₽
  • 1 шт 80 ₽
  • от 10 шт 74 ₽
Количество
Быстрый заказ

PC40 R36x23x15 Кольцо ферритовое – ферритовый кольцевой (тороидальный) сердечник без диэлектрического покрытия. Структура условного обозначения: PC40 – материал сердечника/магнитопровода (230 μ - Начальная магнитная проницаемость); R36x23x15 – типоразмер (R - тип феррита "Ring" - кольцо), 36-внешний диаметр кольца (мм), 23 - внутренний диаметр кольца (мм), 15 - высота кольца (мм). Кольца ферритовые применяются в импульсных, согласующих, симметрирующих и широкополосных трансформаторах, линейных фильтрах, катушках индуктивности, дросселях и трансформаторах вторичных источников питания. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование PC40 R36x23x15 Сердечник кольцевой
Торговая марка RUICHI
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 42,3
Наличие паспорта - этикетки нет
Транслитерация PC40 R36x23x15 Ring core
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Ферритовые изделия и аксессуары
Функциональный тип ферритовые сердечники
Вид/форма сердечника R (кольцо)
Основное вещество MnZn
Материал сердечника (магнитопровода) PC40
Покрытие сердечника без покрытия

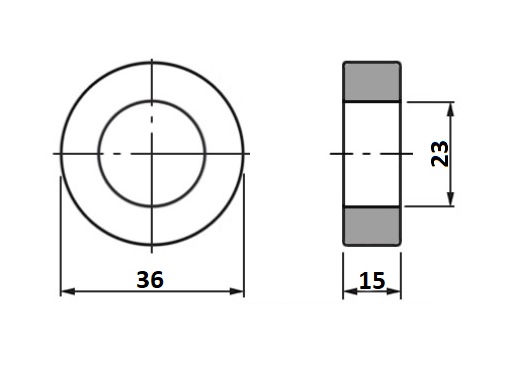

Типоразмер сердечника (D*d*h) 36х23х15
Внешний диаметр кольца 36 mm
Внутренний диаметр кольца 23 mm
Высота кольца 15 mm
Фактическая маркировка отсутствует

Технические характеристики

Начальная магнитная проницаемость 2300 µ
Магнитная индукция 0,38 T
Относит. температурный коэффициент начальной магнитной прроницаемости от -2 до +2 ppm/°C
Остаточная магнитная индукция 95 mT
Коэрцитивная сила 14,3 A/m
Температура Кюри >215 ºC
Удельное электрическое сопротивление 6,5 Ω*m
Плотность 4,8 g/sm³
PC40 R36x23x15 Сердечник кольцевой   (datasheet)
PC40 R36x23x15 Сердечник кольцевой   (datasheet)
