PC40 R22x14x12.7 Сердечник кольцевой.,, - (арт. TW-6530)

-; RUICHI
КИТАЙ
Артикул (ID): TW-6530
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки -
  • ТУ -
Подробная документация
ID: 276035
На складе 90 шт
  • Цена от 28 ₽
  • 1 шт 31 ₽
  • от 10 шт 28 ₽
Количество
Быстрый заказ

PC40 R22x14x12.7 Кольцо ферритовое – ферритовый кольцевой (тороидальный) сердечник без диэлектрического покрытия. Структура условного обозначения: PC40 – материал сердечника/магнитопровода (230 μ - Начальная магнитная проницаемость); R22x14x12.7 – типоразмер (R - тип феррита "Ring" - кольцо), 22-внешний диаметр кольца (мм), 14 - внутренний диаметр кольца (мм), 12.7 - высота кольца (мм). Кольца ферритовые применяются в импульсных, согласующих, симметрирующих и широкополосных трансформаторах, линейных фильтрах, катушках индуктивности, дросселях и трансформаторах вторичных источников питания. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование PC40 R22x14x12.7 Сердечник кольцевой.,
Торговая марка RUICHI
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 13
Наличие паспорта - этикетки нет
Транслитерация PC40 R22x14x12.7 Ring core.,
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Ферритовые изделия и аксессуары
Функциональный тип ферритовые сердечники
Вид/форма сердечника R (кольцо)
Основное вещество MnZn
Материал сердечника (магнитопровода) PC40
Покрытие сердечника без покрытия

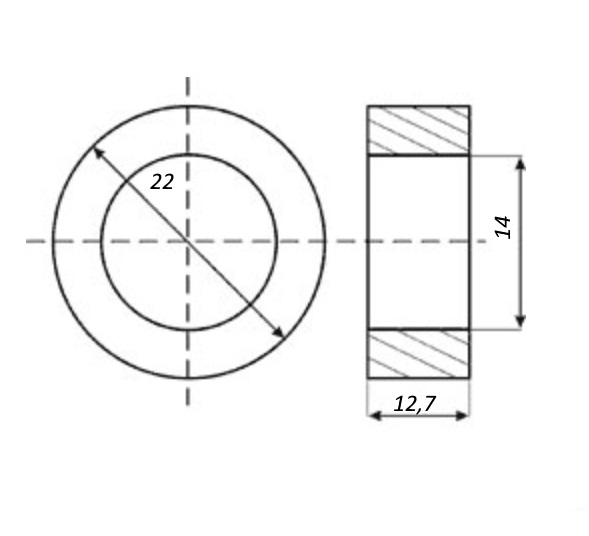

Типоразмер сердечника (D*d*h) 22х14х12,7
Внешний диаметр кольца 22 mm
Внутренний диаметр кольца 14 mm
Высота кольца 12,7 mm
Фактическая маркировка отсутствует

Технические характеристики

Начальная магнитная проницаемость 2300 µ
Остаточная магнитная индукция 95 mT
Коэрцитивная сила 14,3 A/m
Температура Кюри ≥200 ºC
Удельное электрическое сопротивление 6,5 Ω*m
Плотность 4,8 g/sm³

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
