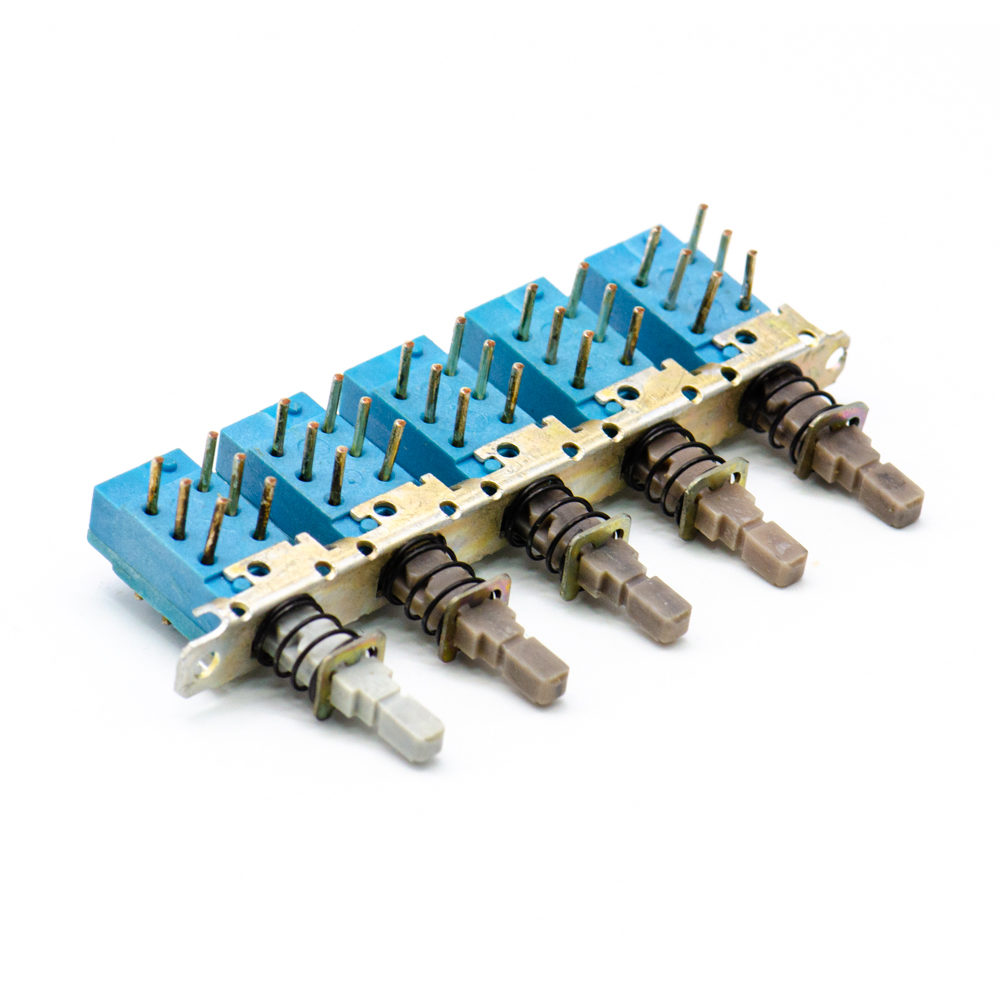

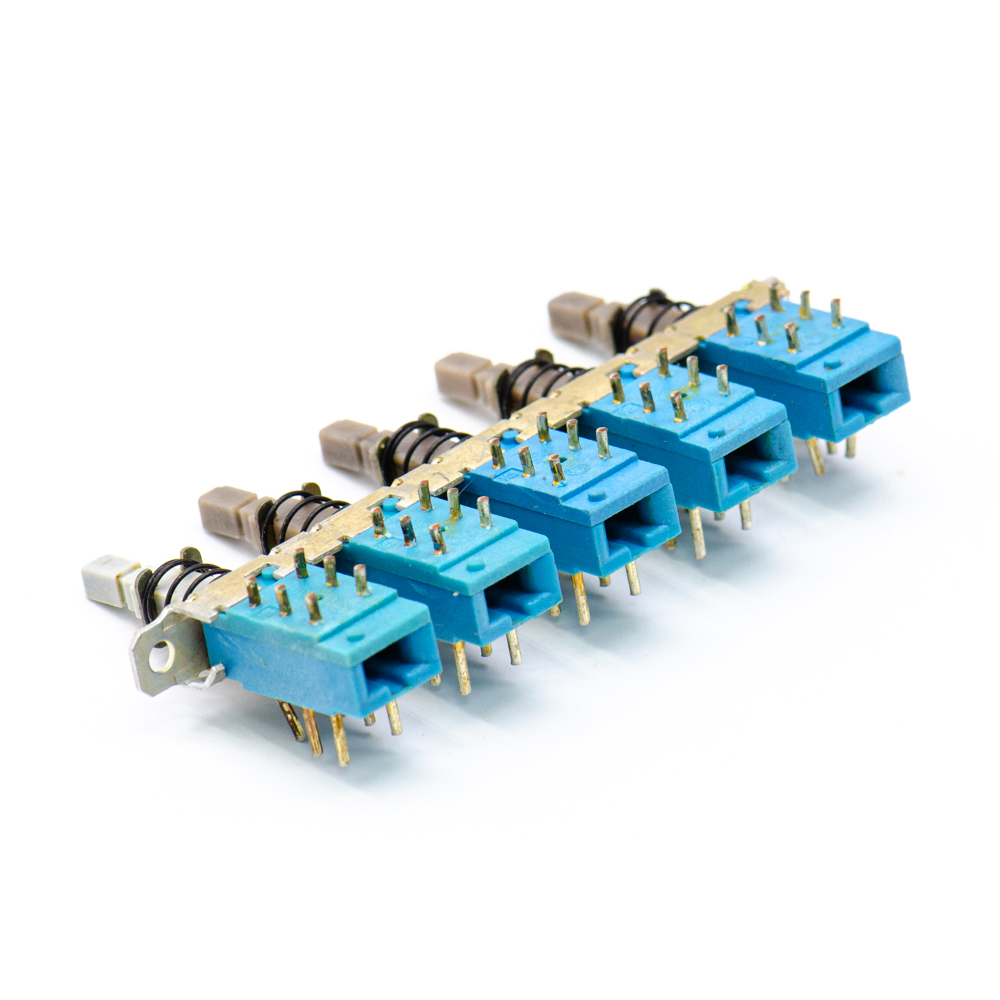

П2К-Н-5-15-2 Переключатель модульный с фиксацией. ТАФЛ.642135.006 ТУ (арт. TN-2601)

Россия
Артикул (ID): TN-2601
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1992
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ТАФЛ.642135.006 ТУ
Подробная документация
ID: 236624
На складе 4 шт
  • Цена от 89 ₽
  • 1 шт 89 ₽
Количество
Быстрый заказ

Переключатель модульный П2К-Н-5-15-2 - Предназначен для коммутации цепей постоянного и переменного тока частотой до 20 MHz. Расшифровка условного обозначения П2К-Н-5-15-2: П2К - тип преключателя; Н – с независимой фиксацией; 5 – число модулей; 15 – шаг между осями модулей; 2-количество групп коммутации. Кнопка поставляется отдельно. Вся дополнительная информация находится в pdf - файле.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование П2К-Н-5-15-2 Переключатель модульный с фиксацией. ТАФЛ.642135.006 ТУ
Торговая марка Смоленское НПО «ФЕНИКС»
Страна изготовления РОССИЯ
Дата изготовленияi 1992-1999
Вид приемки i "1"- ОТК
Масса изделия, гр 4,5
Транслитерация П2К-Н-5-15-2 Переключатель модульный с фиксацией.ТАФЛ.642135.006 ТУ
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип переключатель кнопочный
Серия переключателя П2К
Наличие фиксации есть
Способ фиксации независимая фиксация
Количество модулей 5
Количество групп коммутации 2
Шаг между осями модулей 15 mm
Габаритные размеры L*W*H 82,7x41,5x17 mm
Высота корпуса 21 mm
Высота сборки 21,6 mm
Материал корпуса пластмасса
Метод монтажа механический на панель
Метод монтажа электрический пайка
Вид выводов штыревые
Материал выводов латунь
Покрытие выводов лужение
Расположение выводов двустороннее
Диаметр выводов 1 mm
Установочные размеры 77 mm расстояние между монтажными отверстиями
Фактическая маркировка П2K

Технические характеристики

Рабочий ток постоянный, max 1 A
Рабочий ток переменный, max 1,5 A
- диапазон частот 1-80 Hz
- амплитуда ускорения 50 m/c²
Емкость между соседними выводами 1 pF
Сопротивление контактов не более 25 mΩ
Сопротивление изоляции 1000 MΩ
- ударное ускорение 150 m/c²
- ударное ускорение 1000 m/c²

Условия эксплуатации

Минимальная наработка 10 000 час.
Ресурс 3000 циклов
Интервал рабочих температур от -40 до +55°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление 53,3 - 106,6 kPa
Климатическое исполнениеi УХЛ
П2К-Н-5-15-2 Переключатель модульный с фиксацией. ТАФЛ.642135.006 ТУ   (datasheet)
