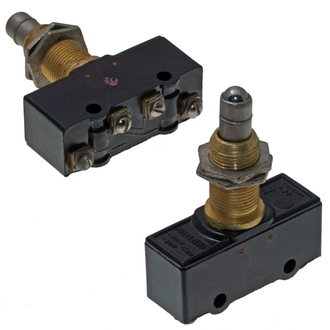

МП1105 исп.1 под винт ролик вдоль 10A(Ампер) 440VDC(Вольт) 600VAC(Вольт) Микропереключатель(арт. TN-3271)

on-off/(off)-(on); КЭАЗ Кизлярский электроаппаратный завод, Дагестан; под винт; ролик вдоль
РОССИЯ
Артикул (ID): TN-3271
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ТУ 16-526.329-78
Подробная документация
Аналоги и альтернативы
ID: 264188
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

МП1105 исп.1 под винт ролик вдоль - выключатель двухполюсный, предназначен для коммутации электрических цепей управления переменного тока напряжением до 660В частотой 50 Гц и 60 Гц, постоянного тока напряжением до 440В. Номинальный ток – 10А. Вид привода - толкатель с продольным расположением ролика. Контактные группы 1 замыкающая + 1 размыкающая, микровыключатель выполняет функцию выключения одного направления цепи. Расшифровка: МП – серия микропереключателя, 1 – номер разработки, 1 – степень защиты по ГОСТ 14255-69 (IP00), 05 – вид привода (толкатель с роликом или шариком), исп.1 – способ присоединения монтажных проводов: (винтами), Л – индекс модернизации УХЛ3 – климатическое исполнение. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование МП1105 исп.1 под винт ролик вдоль 10A(Ампер) 440VDC(Вольт) 600VAC(Вольт) Микропереключатель
Торговая марка КЭАЗ Кизлярский электроаппаратный завод, Дагестан
Страна происхождения РОССИЯ
Нормы и требования ТУ 16-526.329-78
Дата изготовленияi дата не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 55,5
Транслитерация MP1105 isp.1 screw roller along 10A(Ampere) 440VDC(Volt) 600VAC(Volt) Microswitch
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Коммутационные изделия
Функциональный тип микропереключатель
Серия переключателя МП1
Исполнение исполнение 1
Число полюсов двухполюсный
Количество положений 2
Наличие фиксации нет
Количество фиксированных положений 1
Усилие срабатывания 3,5 +0,5/-0,1 N
Метод монтажа механический на панель, крепление корпуса винтовое
Метод монтажа электрический провод
Способ присоединения проводов под винт
Установочные размеры Ø 14,2 mm
Алгоритм работыi on-off/(off)-(on)
Электрическая схема контактов микропереключателей 1 замык. + 1 размык.
Наличие индикации (цвет) нет
Габаритные размеры L*W*H 50х18х65 mm
Высота корпуса 21 mm
Длина корпуса 50 mm
Ширина корпуса 18 mm
Материал корпуса бакелит
Вид толкателя ролик вдоль
Рабочий ход толкателя 1,55 +0,7/-0,6 mm
Материал ручки(кнопки)-толкателя металл
Покрытие ручки толкателя без покрытия
Цвет толкателя серый
Высота ручки толкателя 38 mm
Вид выводов винтовые
Материал выводов латунь
Покрытие выводов никель (Ni)
Фактическая маркировка Сделано в РФ МП1105ЛУХЛ3

Технические характеристики

Номинальный ток 10 A
Номинальное напряжение 440 V DC; 660 V AC
Коммутируемая мощность, max до 300 W

Условия эксплуатации

Степень защиты IPi IP00
Интервал рабочих температур от -40 до +80°С
Климатическое исполнениеi УХЛ3
Относительная влажность 80% при температуре 20°С
Ресурс 16 000 000 циклов
МП1105 исп.1 под винт ролик вдоль 10A(Ампер) 440VDC(Вольт) 600VAC(Вольт) Микропереключатель   (datasheet)
