Скидка на  Резисторы подстроечные
-20%

СП4-2Мб 1W(Ватт) 4,7kΩ(кОм)±20%-А, ВС2-16 сплошной с шлицем Резистор переменный (потенциометр)(арт. TM-3241)

ПО Омега, Унеча, Брянская обл.; ОЖ0.468.045ТУ; А - линейная; однооборотный; в плату
СССР
Артикул (ID): TM-3241
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1990-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ОЖ0.468.045ТУ
Подробная документация
Аналоги и альтернативы
ID: 284714
На складе 50 шт
  • Цена от
    42.00 ₽
    33.60 ₽
  • Скидка -20%
  • 1 шт 320.00 ₽
    400 ₽
  • от 50 шт 33.60 ₽
    42 ₽
Количество
Быстрый заказ

Резистор СП4-2Мб 1Вт 4,7кОм±20% переменный, непроволочный, подстроечный объемный композиционный. Одинарный однооборотный с круговым перемещением подвижной системы. Предназначен для работы в электрических цепях постоянного, переменного и импульсного токов. Со стопорением вала, для навесного монтажа. Номинальная мощность 1 Вт. Номинальное сопротивление 4,7кОм. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СП4-2Мб 1W(Ватт) 4,7kΩ(кОм)±20%-А, ВС2-16 сплошной с шлицем Резистор переменный (потенциометр)
Торговая марка ПО Омега, Унеча, Брянская обл.
Страна происхождения СССР
ТУ ОЖ0.468.045ТУ
Нормы и требования ОЖ0.468.045ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 12
Транслитерация SP4-2Mb 1W 4,7 kΩ±20%
Вид упаковки картонная коробка
Состояние упаковки заводская
Страна изготовления СССР
Дата изготовленияi 1959-1991

Основные параметры

Функциональная группа Резистор переменный (потенциометр)
Функциональный тип потенциометр (регулировочный)
Серия резисторов СП4-2
Функциональная характеристика А - линейная
Конструктивные особенности одинарный

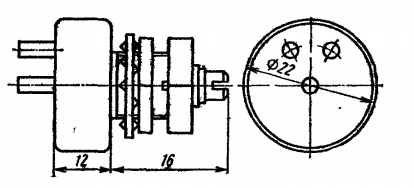

Габаритные размеры L*W*H 22x22x34 mm
Диаметр корпуса 22 mm
Высота корпуса 12 mm
Длина вала (длина выступающей части) 16 mm
Пределы номинального сопротивления от 47Ω до 4,7MΩ
Вид вала i ВС-2-16 сплошной с шлицем
Материал выводов Cu (медь)
Материал корпуса металл
Установочные размеры 10,2 mm
Вид выводов проволочные
Покрытие выводов (Ag) серебро
Количество выводов 3
Шаг выводов 6,2 mm
Количество оборотов однооборотный
Метод монтажа механический в плату
Метод монтажа электрический пайка
Дополнительные характеристики цилиндрический одинарный со стопорением оси
Материал резистивного элемента графит (углерод)
Диаметр вала (оси) выступающей части 6 mm
Вид потенциометра вертикальный

Технические характеристики

Номинальное сопротивление 4,7 kΩ
Единицы измерения сопротивления kΩ (кОм)
Допустимое отклонение ±20%
Номинальная мощность 1 W
Макс. или предельное рабочее напряжение 350 V
ТКС - температурный коэффициент сопротивления ±1000×10⁻⁶/1°C
Сопротивление изоляции 5000 MΩ
Уровень шумов не более 5 mkV/V
Полный угол поворота оси 300°

Условия эксплуатации

Минимальная наработка 10 000 час.
Ресурс 12500 циклов
Интервал рабочих температур от -60 до +125°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление до 0,00013 Pa
Климатическое исполнениеi В - всеклиматическое исполнение
Минимальный срок сохраняемости, лет 12
СП4-2Мб 1W(Ватт) 4,7kΩ(кОм)±20%-А, ВС2-16 сплошной с шлицем Резистор переменный (потенциометр)   (datasheet)

Полные аналоги

СП4-2Мб 1W(Ватт) 4,7kΩ(кОм)±20%-А, ВС2-16 сплошной с шлицем Резистор переменный (потенциометр) 1992г, фото
Артикул (ID): TM-3240
СП4-2Мб 1W(Ватт) 4,7kΩ(кОм)±20%-А, ВС2-16 сплошной с шлицем Резистор переменный (потенциометр) 1992г
  • 400 ₽ 1 шт.

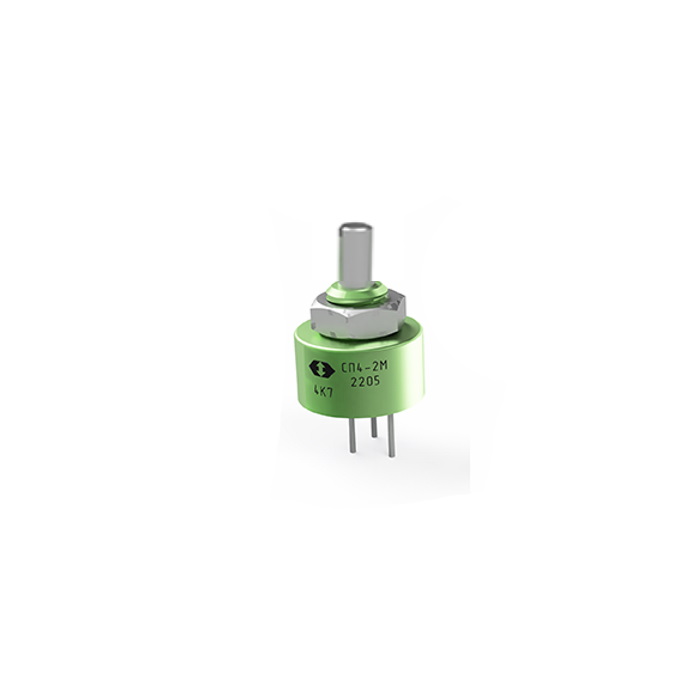

СП4-2Мб 1W(Ватт) 4,7kΩ(кОм)±20%-А, ВС2-16 АО "Ресурс", фото
СП4-2Мб 1W(Ватт) 4,7kΩ(кОм)±20%-А, ВС2-16 АО "Ресурс"

Функциональные аналоги

СП-1(I) 1W(Ватт) 6,8kΩ(кОм)-А, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр), фото
Артикул (ID): TN-2217
СП-1(I) 1W(Ватт) 6,8kΩ(кОм)-А, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр)
  • 146 ₽ 1 шт.
СПО-0,5 0,5W(Ватт) 5,1kΩ(кОм)±20%-A, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр), фото
Артикул (ID): SN-4840
СПО-0,5 0,5W(Ватт) 5,1kΩ(кОм)±20%-A, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр)
СП4-2Мб 1W(Ватт) 4,7kΩ(кОм)±30%-А, ВС2-16 АО "Ресурс", фото
СП4-2Мб 1W(Ватт) 4,7kΩ(кОм)±30%-А, ВС2-16 АО "Ресурс"

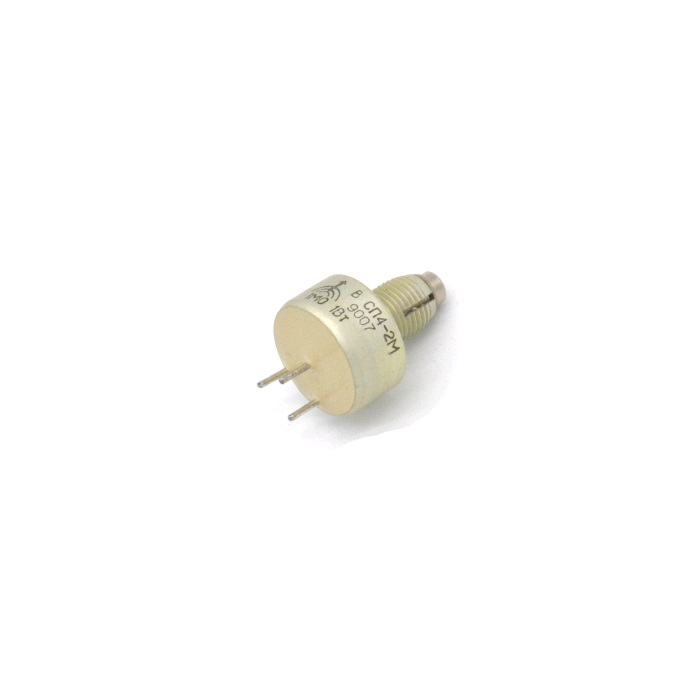

СП4-2Мб 1W(Ватт) 5,1kΩ(кОм)±20%-А, ВС2-16 ОАО "Омега", фото
СП4-2Мб 1W(Ватт) 5,1kΩ(кОм)±20%-А, ВС2-16 ОАО "Омега"
СП4-2Мб 1W(Ватт) 5,1kΩ(кОм)±30%-А, ВС2-16 АО "Ресурс", фото
СП4-2Мб 1W(Ватт) 5,1kΩ(кОм)±30%-А, ВС2-16 АО "Ресурс"

Возможные аналоги

СП-2(II) 1W(Ватт) 4,7kΩ(кОм)±20%-А, ВС2-16 сплошной с шлицем Резистор переменный (потенциометр), фото
Артикул (ID): SN-8570
СП-2(II) 1W(Ватт) 4,7kΩ(кОм)±20%-А, ВС2-16 сплошной с шлицем Резистор переменный (потенциометр)
  • 146 ₽ 1 шт.
СП-2(II) 1W(Ватт) 4,7kΩ(кОм)±10%-А, ВС2-16 сплошной с шлицем Резистор переменный (потенциометр), фото
Артикул (ID): TN-2219
СП-2(II) 1W(Ватт) 4,7kΩ(кОм)±10%-А, ВС2-16 сплошной с шлицем Резистор переменный (потенциометр)
  • 146 ₽ 1 шт.

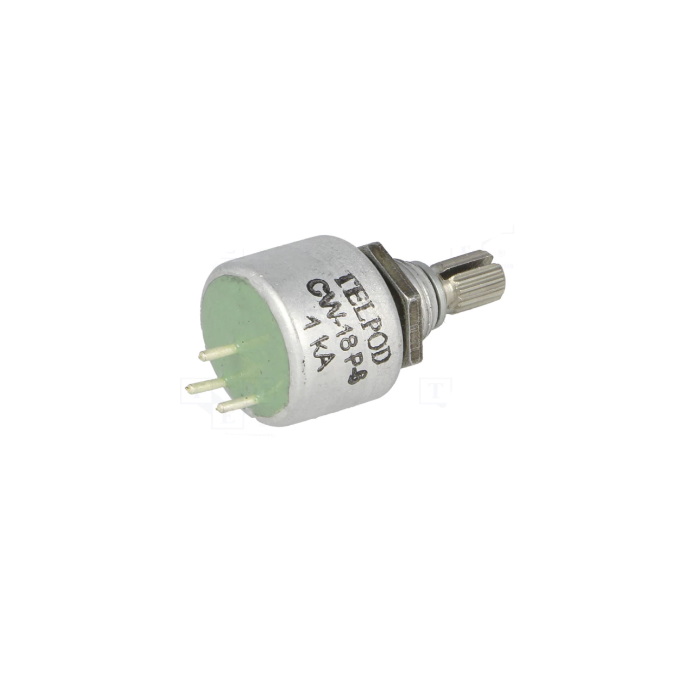

PC-199-18-4K7-P6 TELPOD, фото
