Скидка на  Резисторы подстроечные
-20%

СП4-2Мб 1W(Ватт) 220kΩ(кОм)±20%-А, ВС2-16 сплошной с шлицем Резистор переменный (потенциометр).(арт. TM-3237)

ПО Омега, Унеча, Брянская обл.; ОЖ0.468.045ТУ; А - линейная; однооборотный; в плату
СССР
Артикул (ID): TM-3237
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ОЖ0.468.045ТУ
Подробная документация
Аналоги и альтернативы
ID: 284710
На складе 17 шт
  • Цена от
    400.00 ₽
    320.00 ₽
  • Скидка -20%
  • 1 шт 320.00 ₽
    400 ₽
Количество
Быстрый заказ

СП4-2Мб 1W(Ватт) 220kΩ(кОм)±20%-А, ВС-2-16 сплошной с шлицем Резистор переменный (потенциометр), непроволочный, подстроечный, одинарный, однооборотный с круговым перемещением подвижной системы, со стопорением вала, для навесного монтажа. Предназначен для работы в электрических цепях постоянного, переменного и импульсного токов. Номинальная мощность 1 Вт. Номинальное сопротивление 220кОм. Допустимое отклонение: ±20%. Функциональная характеристика: А - линейная. ВС2-16: вал 16 мм сплошной с шлицем. Вся дополнительная информация находится во вложении (см. pdf - файл).

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СП4-2Мб 1W(Ватт) 220kΩ(кОм)±20%-А, ВС2-16 сплошной с шлицем Резистор переменный (потенциометр).
Торговая марка ПО Омега, Унеча, Брянская обл.
Страна происхождения СССР
ТУ ОЖ0.468.045ТУ
Нормы и требования ОЖ0.468.045ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 12
Транслитерация SP4-2Mb 1W 220 kΩ±20%
Вид упаковки картонная коробка
Состояние упаковки заводская
Страна изготовления СССР
Дата изготовленияi 1959-1991

Основные параметры

Функциональная группа Резистор переменный (потенциометр)
Функциональный тип потенциометр (регулировочный)
Серия резисторов СП4-2
Функциональная характеристика А - линейная
Конструктивные особенности одинарный
Габаритные размеры L*W*H 22x22x34 mm
Диаметр корпуса 22 mm
Высота корпуса 12 mm
Длина вала (длина выступающей части) 16 mm
Пределы номинального сопротивления от 47Ω до 4,7MΩ
Вид вала i ВС-2-16 сплошной с шлицем
Материал выводов Cu (медь)
Материал корпуса металл
Установочные размеры 10,2 mm
Вид выводов проволочные
Покрытие выводов (Ag) серебро
Количество выводов 3
Шаг выводов 6,2 mm
Количество оборотов однооборотный
Метод монтажа механический в плату
Метод монтажа электрический пайка
Дополнительные характеристики цилиндрический одинарный со стопорением оси
Материал резистивного элемента графит (углерод)
Диаметр вала (оси) выступающей части 6 mm
Вид потенциометра вертикальный

Технические характеристики

Номинальное сопротивление 220 kΩ
Единицы измерения сопротивления kΩ (кОм)
Допустимое отклонение ±20%
Номинальная мощность 1 W
Макс. или предельное рабочее напряжение 350 V
ТКС - температурный коэффициент сопротивления ±2000×10⁻⁶/1°C;
Сопротивление изоляции 5000 MΩ
Уровень шумов не более 5 mkV/V
Полный угол поворота оси 300°

Условия эксплуатации

Минимальная наработка 10 000 час.
Ресурс 12500 циклов
Интервал рабочих температур от -60 до +125°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление до 0,00013 Pa
Климатическое исполнениеi В - всеклиматическое исполнение
Минимальный срок сохраняемости, лет 12
СП4-2Мб 1W(Ватт) 220kΩ(кОм)±20%-А, ВС2-16 сплошной с шлицем Резистор переменный (потенциометр).   (datasheet)

Полные аналоги

СП4-2Мб 1W 150kΩ±20%-А, ВС2-16 АО "Ресурс", фото
СП4-2Мб 1W 150kΩ±20%-А, ВС2-16 АО "Ресурс"

Функциональные аналоги

СП4-2Мб 1W(Ватт) 470kΩ(кОм)±20%-А, ВС2-16 сплошной с шлицем Резистор переменный (потенциометр)., фото
Артикул (ID): TM-3239
СП4-2Мб 1W(Ватт) 470kΩ(кОм)±20%-А, ВС2-16 сплошной с шлицем Резистор переменный (потенциометр).
  • 400 ₽ 1 шт.
СП4-2Мб 1W(Ватт) 330kΩ(кОм)±20%-А, ВС2-16 сплошной с шлицем Резистор переменный (потенциометр), фото
Артикул (ID): TM-3238
СП4-2Мб 1W(Ватт) 330kΩ(кОм)±20%-А, ВС2-16 сплошной с шлицем Резистор переменный (потенциометр)
  • 400 ₽ 1 шт.

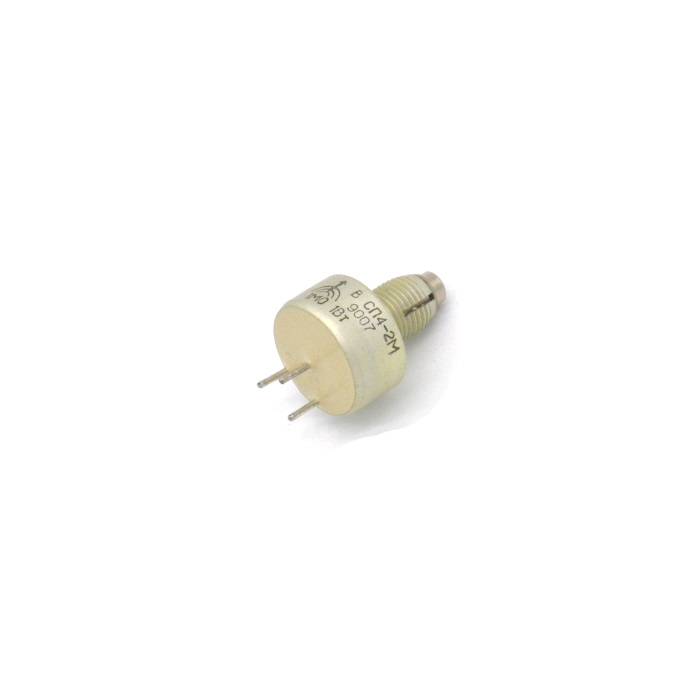

СП4-2Мб 1W 150kΩ±30%-А, ВС2-16 АО "Ресурс", фото
СП4-2Мб 1W 150kΩ±30%-А, ВС2-16 АО "Ресурс"

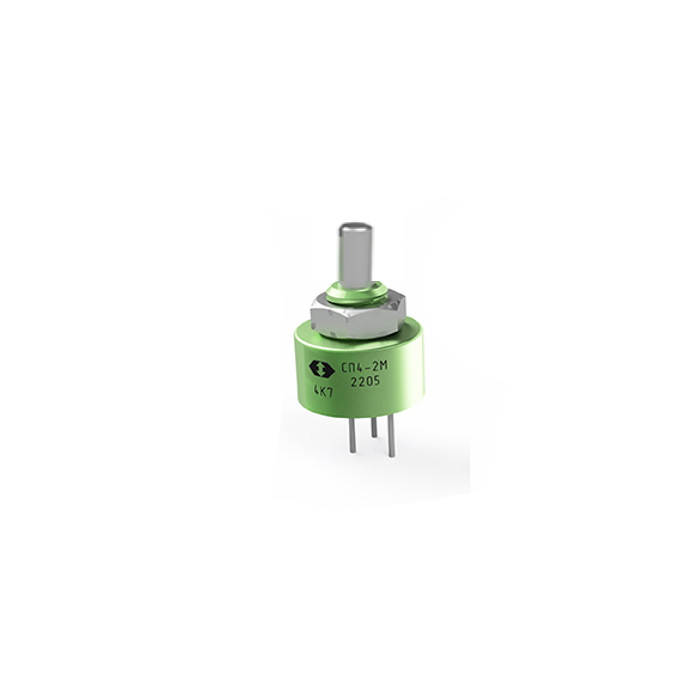

СП4-2Мб 1W(Ватт) 150kΩ(кОм)±30%-А, ВС2-16 ОАО "Омега", фото
СП4-2Мб 1W(Ватт) 150kΩ(кОм)±30%-А, ВС2-16 ОАО "Омега"
СП4-2Мб 1W 220kΩ±30%-А, ВС2-16 АО "Ресурс", фото
СП4-2Мб 1W 220kΩ±30%-А, ВС2-16 АО "Ресурс"

Возможные аналоги

СП-2(II) 1W(Ватт) 330kΩ(кОм)±30%-А, ВС2-16 сплошной с шлицем Резистор переменный (потенциометр), фото
Артикул (ID): TM-4128
СП-2(II) 1W(Ватт) 330kΩ(кОм)±30%-А, ВС2-16 сплошной с шлицем Резистор переменный (потенциометр)
  • 148 ₽ 1 шт.
  • 133 ₽ от 5 шт.
  • 118 ₽ от 10 шт.
СП-2(II) 1W(Ватт) 220kΩ(кОм)±20%-A, ВС2-16 сплошной с шлицем Резистор переменный (потенциометр), фото
Артикул (ID): TN-7973
СП-2(II) 1W(Ватт) 220kΩ(кОм)±20%-A, ВС2-16 сплошной с шлицем Резистор переменный (потенциометр)
  • 146 ₽ 1 шт.
  • 131 ₽ от 5 шт.
  • 116 ₽ от 10 шт.

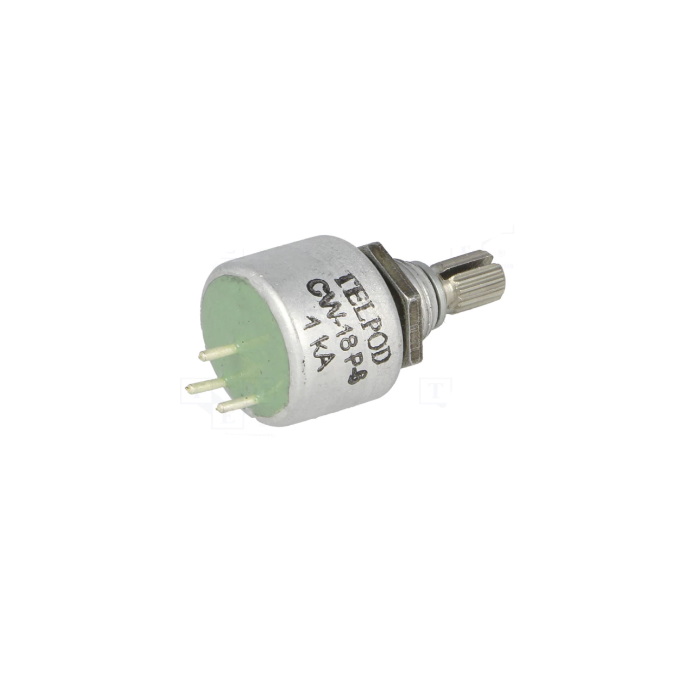

PC-199-18-250K-P6 TELPOD, фото
PC-199-18-250K-P6 TELPOD

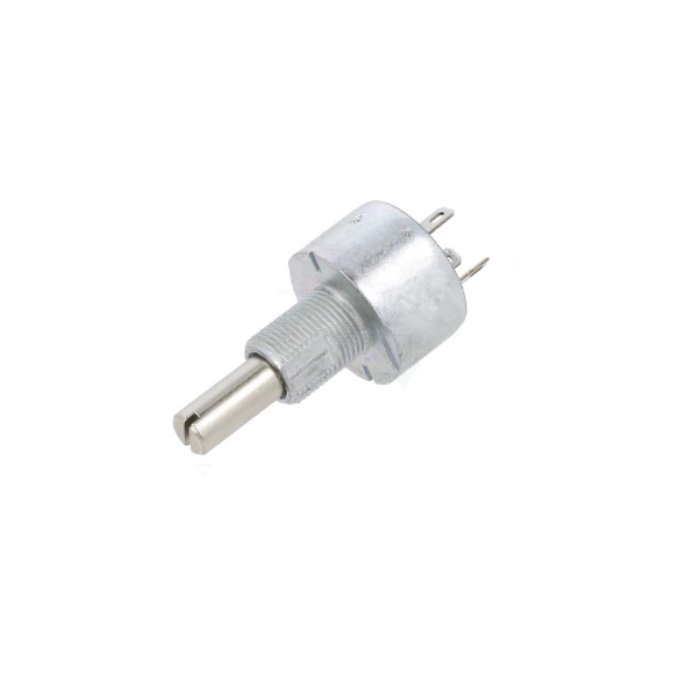

PE30L0FL224KAB VISHAY, фото
